Бронированный силовой кабель обладает повышенной надежностью, поэтому может использоваться в любых самых агрессивных средах и условиях для прокладки кабельных трасс высокого уровня прочности.
АВБбШв и ВБбШв предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.
А - жилой-токопроводником из алюминия; (Если «А» отстутсвует, то - медь)
В - изоляция ПВХ;
Б - броня из удвоенной стальной ленты;
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шв - защитный кожух из выпрессованного ПВХ-материала с добавлением битума и вязкого клейкого состава.
Конструкция кабеля АВБбШв и ВБбШв :
АВБбШв и ВБбШв предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.
А - жилой-токопроводником из алюминия; (Если «А» отстутсвует, то - медь)
В - изоляция ПВХ;
Б - броня из удвоенной стальной ленты;
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шв - защитный кожух из выпрессованного ПВХ-материала с добавлением битума и вязкого клейкого состава.

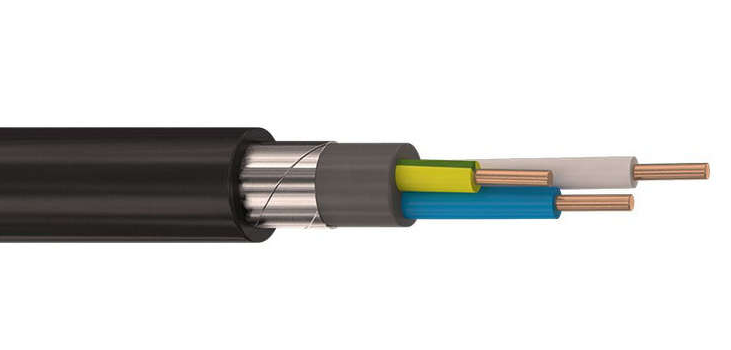

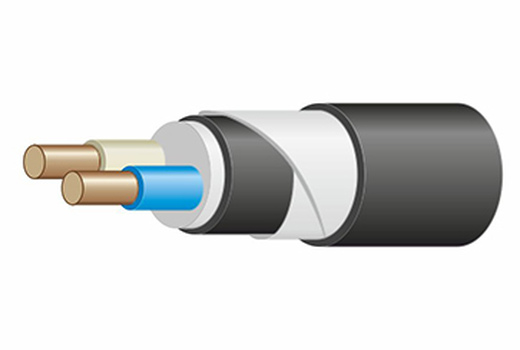

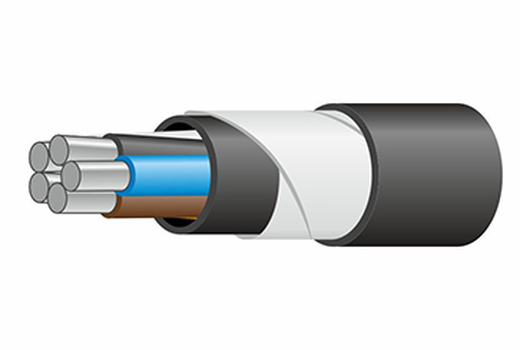

Конструкция кабеля АВБбШв и ВБбШв :
- В центральной части находится жила, проводящая ток. Она алюминиевая, мягкая, с круглым сечением (для кабелей, рассчитанных на 6 кВ, характерны жилы, сплетенные из трех проволок).
- Жилы заключены в изолирующие оболочки; для этих целей применяется негорючий, светоотражающий и довольно прочный ПВХ-пластикат.
- Экранирующие прослойки (металлические или пластикатовые, с обмоткой из бумажного электропроводника) — только для изделий, рассчитанных на напряжение сети 6 кВ.
- Броня. Состоит из стальных оцинкованных лент, скрученных спирально.
- Заполнитель-прослойка (в ее роли могут выступать пленка ПЭТФ, пластикат или иной материал со схожими свойствами.
- Защита в виде кожуха (ПВХ-пластикатовый, негорючий, стойкий к УФ).
