Промежуточное реле на ДИН рейку Меандр МРП-2 ACDC24В УХЛ4 код 408469

Назначение
Реле промежуточные (вспомогательные) типов МРП
-
1, МРП
-
2, МРП
-
2
-
1, МРП
-
3, МРП
-
3
-
1, МРП
-
4 (далее
реле) предназначены для гальванической развязки между силовыми цепями и цепями управления дистанцион-
ного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в
качестве промежуточных реле.
Конструкция
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов
питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку
-
DIN
шириной
35мм (ГОСТ Р МЭК 60715
-
2003)
или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необ-
ходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм
2
. На
лицевой панели прибора расположен
жёлтый индикатор состояния контактной группы

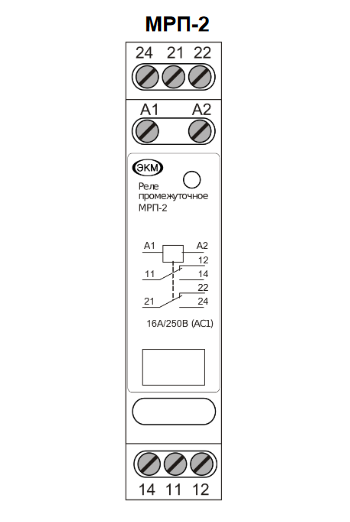

и схема подключения. Внешний вид реле
по типам исполнения приведён на рис. 1. Габаритные размеры приведены на рис.
2.
Технически
